05 апреля 2013

Прошивка Deviation 3.0.0

Сегодня обновилась прошивка Deviation до версии 3.0.0. В этой версии сделано очень много изменений. По порядку:
1. Поддержка передатчиков Devo7E и Devo12. Причем в Devo12 пока что используется интерфейс от Devo8, то есть возможности большого экрана передатчика пока не используются.
2. Новый "классический" интерфейс для настройки моделей вертолетов.
3. Поддержка протоколов DSMX, Skyartec, WLToys с расширением.
4. Поддержка телеметрии для протоколов DSM2/DSMX.
5. Звуковой сигнал при разряде батареи передатчика.
6. Возможность установки нескольких модулей.
7. Возможность назначить иконки на действия переключателей.
8. Появился "постоянный" таймер.

Файлы конфигураций моделей придеться подправить под реалии новой прошивки, так как изменено наименование переключателей.

Альтернативная прошивка Deviation предназначена для передатчиков серии DEVO производства Walkera. В настоящий момент прошивкой поддерживаются передатчики DEVO 6/6S/7E/8/8S/10/12. Прошивка Deviation поддерживает протоколы передачи Walkera DEVO, WK2801, WK2601, WK2401, Spektrum DSM2 и DSMX, Nine Eagles J6Pro, FlySky, Hubsan4, Skyartec, WLToys.

Прошивка свободная и распространяется в исходных текстах. Компилировать и изменять ее может любой желающий. Исходные тексты прошивки находятся здесь.

03 апреля 2013

Проект 120 - Часть 6 - Блок электроники - сборка, прошивка, настройка

Пришло время завершить разборки с электроникой. Я все таки припаял сателлит OrangeRX R100 к стабилизатору на плате Tarot ZYX-S. Результат был ожидаем - все заработало. Так что дополнительный стэпдаун оказался не нужен.

У сателлита я обмотал место, где срезал термоусадку и выходят контакты, упрочненным скотчем, снятым со старых аккумуляторов. Далее я прилепил сателлит к плате двухсторонним "автомобильным" скотчем. Так же припаял пару концов с JST1.25 для подачи питания на блок и для сопряжения сателлита с передатчиком. Выводы для сервоприводов пока еще не припаивал, они еще в пути. Когда приедут, то соберу блок окончательно и запакую в кофр. В итоге пока что получилась следующая конструкция.

Далее мне потребовался кабель для запуска процедуры сопряжения сателлита с передатчиком. Схема его очень проста.

Кабель делается из концов JST1.25. Одним концом кабель подключается к BEC регулятора, а два других вставляются в разъемы на блоке Tarot ZYX-S.

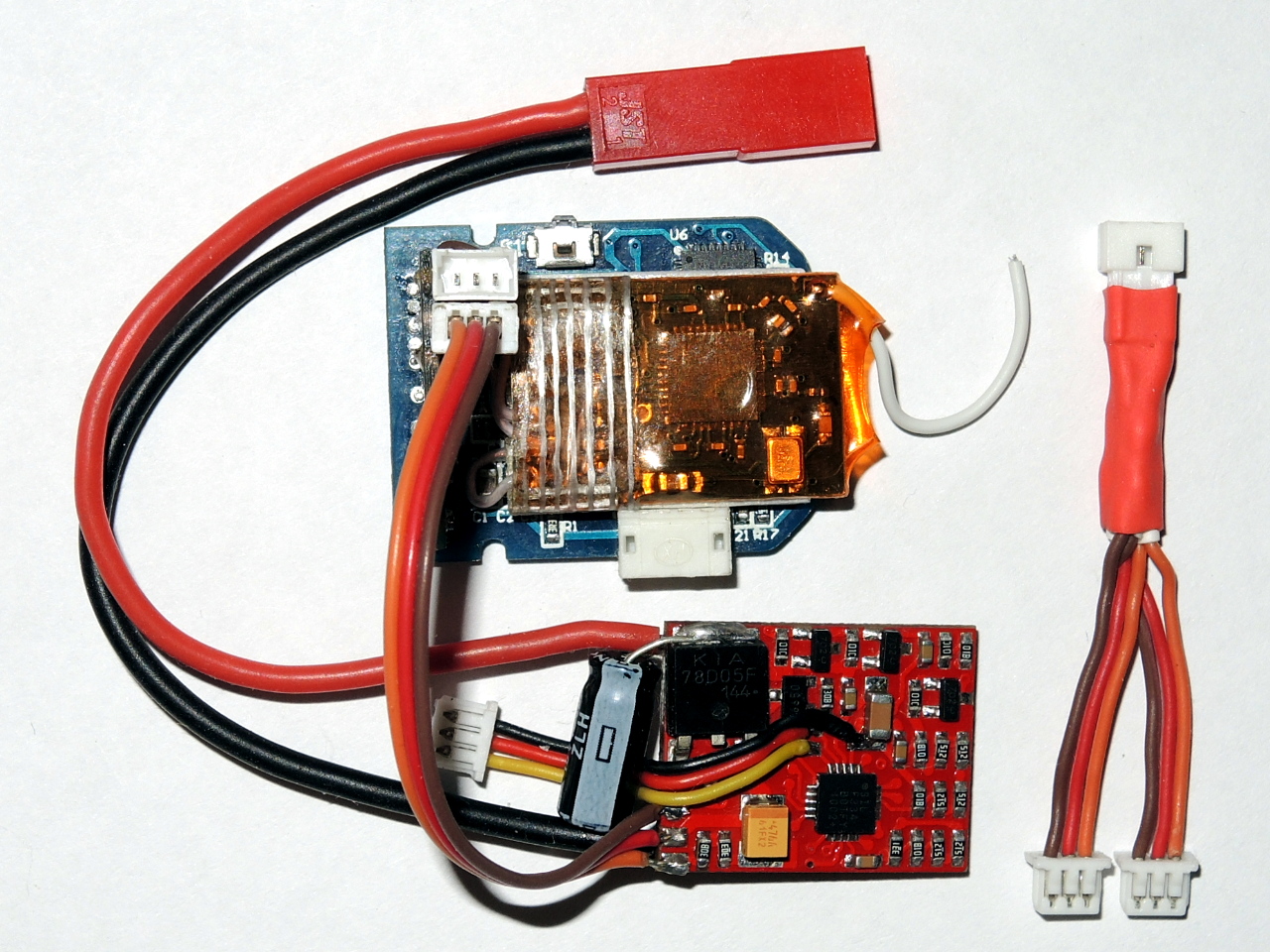

В итоге вся электроника, пока что без сервоприводов, выглядит так:

Следующий этап - прошивка Tarot ZYX-S. На текущий момент доступна версия прошивки 4.01. Мне пришел блок с версией 3.5. Я скачал текущую версию прошивки по этой ссылке. В архиве есть и прошивка, и программа, и драйвер, и инструкция. Распаковав архив, я установил драйвера и программу на виртуальную машину, где у меня собраны все "вертолетные" программы.

Далее идет сам процесс прошивки. Для этого я подключил ESC и USB-кабель к Tarot ZYX-S, воткнул USB-кабель в компьютер и запустил программу и, в последнюю очередь, подцепил аккумулятор к ESC. Далее необходимо зажать у Tarot ZYX-S кнопочку, расположенную на плате и подержать 2-3 секунды, пока не загорится ровным светом красный или синий светодиод. Затем нужно в программе выбрать виртуальный COM-порт, созданный драйвером, и нажать кнопку "Connect". В результате должны позеленеть три кружочка в правом верхнем углу программы. Далее я выбрал файл прошивки "ZYX_S_401_HA.bin", нажав "Open". Затем нужно отключить аккумулятор и снова подключить, но удерживая кнопочку на блоке Tarot ZYX-S нажатой. Двумя руками это сделать непросто. На блоке начнет моргать красный светодиод. Нужно успеть быстренько нажать кнопочку "Upgrade", пока блок не вышел из режима прошивки. В итоге, внизу программы появится линейка заливки прошивки. По окончании процесса, лучше отключить и заново подключить аккумулятор. А затем можно снова войти в режим настройки, зажав кнопочку на блоке на пару секунд, и нажав в программе "Connect". Версия прошивки в правом нижнем углу программы должна измениться.

Следующий этап - сопряжение сателлита и передатчика. Сначала я выставил в настройках Tarot ZYX-S на второй вкладке режим передатчика "DSM2-1". Затем настроил передатчик. Не берусь точно сказать, что нужно делать в других передатчиках, а в DEVO10 с прошивкой Deviation нужно выставить режим "DSM2" и шесть каналов. Если поставить большее количество каналов, то блок Tarot ZYX-S будет работать некорректно. Для всего этого я создал тестовый профиль в передатчике. Скачать его можно отсюда. Пятый канал для проверки диапазона назначил на левую крутилку AUX4. Перехожу непосредственно к процессу сопряжения. Подключаю ESC через кабель для процедуры сопряжения. Какой разъем в какое из двух гнезд на блоке вставлять - без разницы. Подключаю аккумулятор, светодиод на сателлите должен часто-часто заморгать. Затем жму на передатчике кнопочку "Bind". Проходит пара секунд и светодиод на сателлите загорается ровным светом. Вот и все. Проверяю работу в мониторе каналов программы. При вращении крутилки AUX4 на блоке Tarot ZYX-S должен попеременно загораться то красный, то синий светодиод.

Затем отключаю аккумулятор , выдергиваю дополнительный кабель и подключаю все в нормальном режиме. Светодиод на сателлите должен ровно гореть. Если этого не произошло, нужно попробовать повторить процедуру сопряжения сателлита с передатчиком.

Остальные настройки Tarot ZYX-S пока что не делал. С ними буду разбираться позже, когда блок будет установлен на модель.
